zum Einziehen in das WILKULUX® Profilsystem

Ein H Profil aus transparentem Polycarbonat.

für Stegplatten der Stärke:
- 4mm bis 6mm
- 8mm bis 10mm
- 16mm

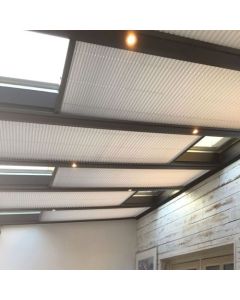

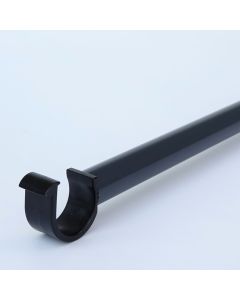

Die Zugstange für das Beschattungselement wird benötigt um die Plissees in die gewünschte Position zu ziehen.

Acrylglas Stegplatten von Highlux® bieten einen hohen Qualitätsstandard. Die Kammerausführung von 32mm / 16mm bietet eine hohe Stabilität mit viel Lichtdurchlässigkeit. Die Stärke von Acrylglas liegt in der hervorragenden Optik, welche Echtglas nahe kommt.
Diese Platten besitzen eine No-Drip Beschichtung.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: klar

- Lichtdurchlässigkeit: ca. 84%

- Hersteller: Mönch

Die Stegplatte Marlon bietet eine Garantie mit uneingeschränkter Hagelschlagsicherheit. Diese Platte stellt eine hervorragende Synthese der bisher bekannten Stegplatten auf dem Markt dar.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: uneingeschränkt

- Lichtbrechung: mittel

- Farbe: klar

- Lichtdurchlässigkeit: ca. 78%

- Hersteller: Brett Martin

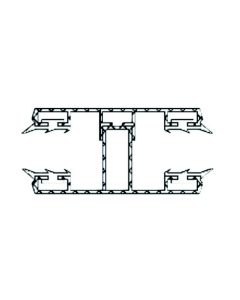

Dieses Komplettsystem-Mittelprofil von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besteht aus einem Aluminium Oberteil und Aluminium Unterteil.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 16mm

Aluminium H Profile werden zum Verbinden von Stegplatten im Wandbereich verwendet. Die Stegplatten gehen ca. 20mm in das Profil.

-für Stegplatten der Stärke: 16mm

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 32/16 farblos.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: klar

- Lichtdurchlässigkeit: ca. 84%

Edelstahlschrauben (A2) für Holz Unterkonstruktionen. Diese Schrauben haben einen Durchmesser von 6,5mm und sind mit einer 25mm Dichtscheibe ausgestattet.

- Schraubenkopf: Sechskant 3/8"

- Längen: 32mm, 45mm, 64mm, 75mm

- VPE: 100Stück

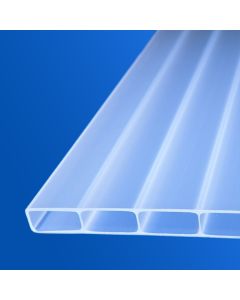

In opal weiß bietet die Acrylglas Stegplatte 32/16 von Highlux® eine gleichmäßige Lichtverteilung und lässt keine Sonnenstrahlen ungehindert durch. Diese Färbung erzeugt ein angenehmes weißes Licht.
Diese Platten besitzen eine No-Drip Beschichtung.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: stark

- Farbe: opal-weiß

- Lichtdurchlässigkeit: ca. 76%

- Hersteller: Mönch

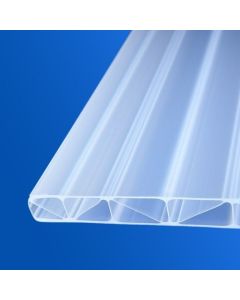

Die Stegplatte Marlon bietet eine Garantie mit uneingeschränkter Hagelschlagsicherheit. Diese Platte stellt eine hervorragende Synthese der bisher bekannten Stegplatten auf dem Markt dar.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Lichtbrechung: stark

- Farbe: opal-weiß

- Lichtdurchlässigkeit: ca. 72%

- Hersteller: Brett Martin

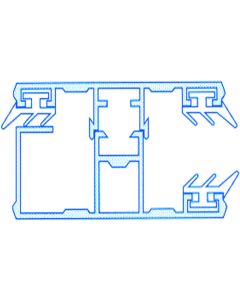

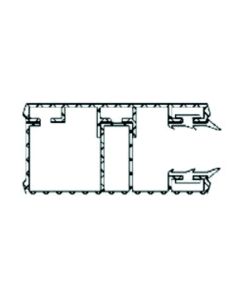

Dieses Komplettsystem-Randprofil von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil besitzt ein Ober- und Unterteil aus Aluminium. Für einen Dachabschluss ist das Profil auf einer Seite geschlossen.

Anwendungshinwis:

• auch für nicht verzugsfreie Unterkonstruktionen
• für alle Sparrenbreiten
• auch auf Querlattung montierbar
• Plattenstärke 16mm

Edelstahlschrauben (A2) für Metall Unterkonstruktionen. Diese Schrauben haben einen Durchmesser von 6,3mm und sind mit einer 25mm Dichtscheibe ausgestattet.

- Schraubenkopf: Sechskant 3/8"

- Längen: 25mm, 32mm, 45mm, 64mm

- VPE: 100Stück

Ein Aluminium U Profile mit einer Befestigungslasche, welche quer zum U verläuft. Die Stegplatten gehen ca. 20mm in das Profil.

-für Stegplatten der Stärke: 16mm

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 32/16 opal.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: stark

- Farbe: opal

- Lichtdurchlässigkeit: ca. 76%

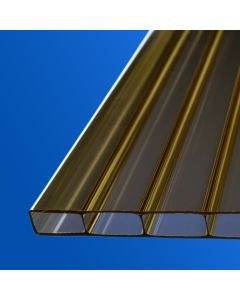

Die rauchbraune Färbung senkt die Lichtdurchlässigkeit am stärksten ab. Diese Ausführung der Highlux® Acrylglas Stegplatte 32/16 erzeugt ein entspanntes bräunliches Licht, welches vor allem im Hochsommer bei starker Sonneneinstrahlung sehr angenehm ist.
Diese Platten besitzen eine No-Drip Beschichtung.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: rauchbraun

- Lichtdurchlässigkeit: ca. 60%

- Hersteller: Mönch

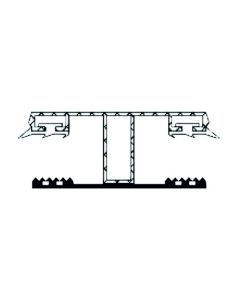

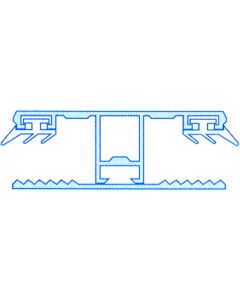

Dieses Stegmittelsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Dieses System ist nur für verzugsfreie Unterkonstruktionen geeignet.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 16mm

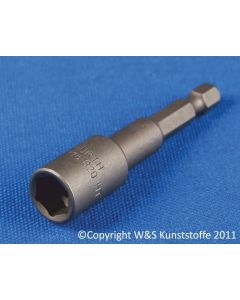

Der passende 3/8" Steckschlüssel für unsere Edelstahlschrauben (6,5mm und 6,3mm). Zum Einspannen in Akkuschrauber und Bohrmaschine.

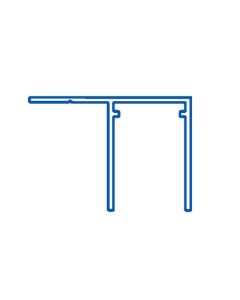

Ein Aluminium U Profile mit einer Befestigungslasche, welche längs zum U verläuft. Die Stegplatten gehen ca. 20mm in das Profil.

-für Stegplatten der Stärke: 16mm

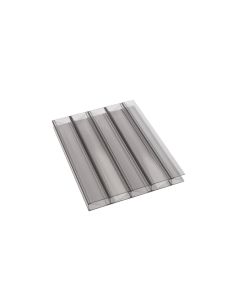

Die Stegplatte Marlon bietet eine Garantie mit uneingeschränkter Hagelschlagsicherheit. Diese Platte stellt eine hervorragende Synthese der bisher bekannten Stegplatten auf dem Markt dar.

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Lichtbrechung: stark

- Farbe: Graphit

- Lichtdurchlässigkeit: ca. 34%

- Hersteller: Brett Martin

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 32/16 bronze.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: gering

- Farbe: bronze

- Lichtdurchlässigkeit: ca. 60%

Diese Ausführung des Kantenabschlussbandes wird zum verschließen der oberen Seite einer Stegplatte verwendet.

Die Acrylglas Stegplatte "Vertica" von Mönch bietet mit 96mm den größten Stegabstand unter den Highlux® Stegplatten. Durch die großen Kammern soll ein möglichst guter Durchblick durch die Platte und ein hoher Lichtdurchsatz gewährleistet werden.
Diese Platten besitzen eine No-Drip Beschichtung.

- Plattenstärke: 16mm

- Plattenbreite: 980mm /1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: klar

- Lichtdurchlässigkeit: ca. 87%

- Hersteller: Mönch

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 96/16 Vertica farblos.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: klar

- Lichtdurchlässigkeit: ca. 87%

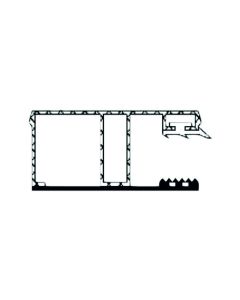

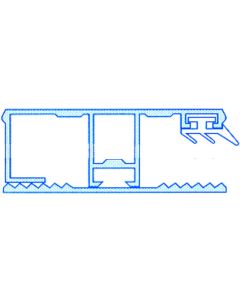

Dieses Stegrandsystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von 16mm Stegplatten. Das Profil ist für den seitlichen Dachabschluss einseitig geschlossen. Dieses System ist nur für verzugsfreie Unterkonstruktionen geeignet.

Anwendungshinweis:

• nur für verzugsfreie Unterkonstruktion
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• Plattenstärke 16mm

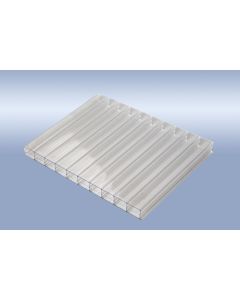

Die Stegdreifachplatten von Marlon® in Glasklar können wir in drei Standardbreiten anbieten.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm / 2100mm

- Flächengewicht: 2700 g/m²

- Lichtbrechung: mittel

- Farbe: Glasklar / Farblos

- Lichtdurchlässigkeit: ca. 77%

- Hersteller: Brett Martin

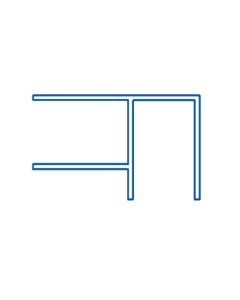

Das Aluminium Eck Profile wird zum Verbinden von Stegplatten im Wandbereich verwendet. Die Stegplatten gehen ca. 20mm in das Profil.

-für Stegplatten der Stärke: 16mm

Diese Ausführung des Kantenabschlussbandes wird zum verschließen der unteren Seite einer Stegplatte verwendet. Dieses Set besteht aus je 1 Rolle Tape mit Filter und Tape geschlossen.

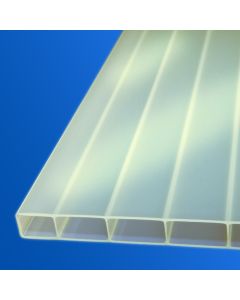

Die Highlux® Sunstop Stegplatten reflektieren durch eine Beschichtung die Wärmestrahlung der Sonne. Durch die Reflektion heizt sich die Acrylglas Stegplatte bis zu 75% langsamer auf, wodurch weniger abstrahlwärme entsteht.
Diese Platten besitzen eine No-Drip Beschichtung.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: hoch

- Farbe: opal-weiß (golden)

- Lichtdurchlässigkeit: ca. 50%

- Hersteller: Mönch

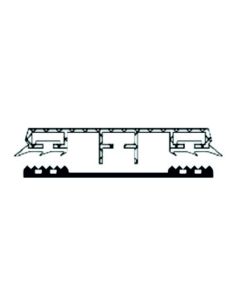

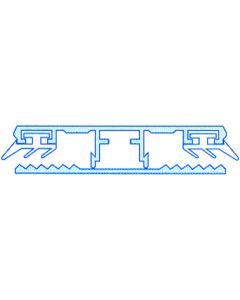

Das Oberprofilsystem Typ 1 von Wilkulux® ist ca. 60mm breit und dient zur Montage von Steg- bzw. Hohlkammerplatten. Dieses System kann nur auf Verzugsfreien Unterkonstruktionen angewendet werden.

Anwendungshinweis:

• nur für Verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• universal Einsetzbar
• auch für geringere Plattenstärken nutzbar

Diese Ausführung des Kantenabschlussbandes wird zum verschließen der unteren Seite einer Stegplatte verwendet.

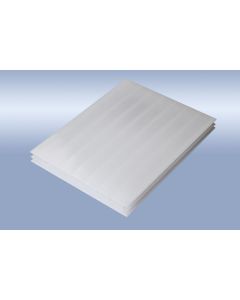

Die Stegdreifachplatten von Marlon® in Opal-weiß können wir in drei Standardbreiten anbieten.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm / 2100mm

- Flächengewicht: 2700 g/m²

- Lichtbrechung: mittel

- Farbe: Opal-weiß

- Lichtdurchlässigkeit: ca. 42%

- Hersteller: Brett Martin

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 32/16 Sunstop Sky opal.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: hoch

- Farbe: opal-weiß (golden)

- Lichtdurchlässigkeit: ca. 50%

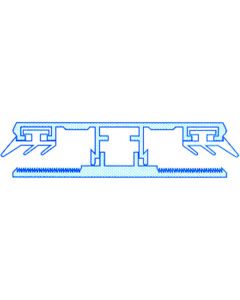

Das Oberprofilsystem Typ 2 von Wilkulux® ist ca. 60mm breit und wird speziell für VSG und Drahtglasscheiben eingesetzt. Dieses System arbeitet mit einem Unterleggummi und kann daher nur auf Verzugsfreien Unterkonstruktionen eingesetzt werden.

Anwendungshinweis:

• nur für Verzugsfreie Unterkonstruktionen
• 60mm Auflage für Unterleggummi nötig (Sparrenbreite)
• universal Einsetzbar
• spezieller Unterleggummi für VSG und Drahtglas

Diese Highlux® Stegplatten besitzen eine innenliegende Struktur, welche das Licht bricht. Das sorgt für eine bessere Lichtverteilung und grenzt die Blendwirkung von Sonnenstrahlen etwas ein. Zudem hat die Struktur den Vorteil, dass leichte Verschmutzungen, auf der Plattenoberfläche, nicht direkt erkennbar sind. Trotz Struktur bieten diese Platten eine hohe Lichtdurchlässigkeit.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: mittel

- Farbe: Fablos

- Lichtdurchlässigkeit: ca. 83%

- Hersteller: Mönch

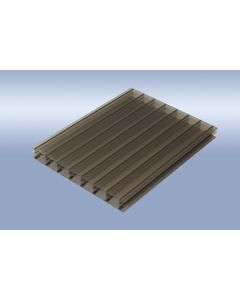

Die Stegdreifachplatten von Marlon® in Bronze können wir in zwei Standardbreiten anbieten.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 2700 g/m²

- Lichtbrechung: mittel

- Farbe: Bronze

- Lichtdurchlässigkeit: ca. 18%

- Hersteller: Brett Martin

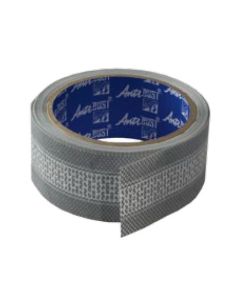

Ein schwer entflammbares, Acryl- und PC verträgliches Aluminium Klebeband. Das Band besitzt eine erhöhte Reißfestigkeit und dient zum Abkleben von Unterkonstruktionen. Auch die oberen Stirnseiten von Hohlkammerplatten können mit diesem Klebeband abgeklebt werden.

Dacheindeckung Komplettset mit Highlux® Acrylglas Stegplatten 96/16 Vertica farblos.

Komplette Dachhaut ohne Unterkonstruktion

- Plattenstärke: 16mm

- Plattenbreite: 980mm

- Flächengewicht: 4000 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: sehr gering

- Farbe: klar

- Lichtdurchlässigkeit: ca. 87%

Die Stegplatten Marlon X-Wall bieten einen hohen Qualitätsstandard, was sich am Flächengewicht wiederspiegelt. Die X-Struktur versteift die Platte und bricht die Sonneneinstahlung. Auch in klar bzw. farblos ist keine zusätzlicher Beschattung nötig.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 2500 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: stark

- Farbe: klar

- Lichtdurchlässigkeit: ca. 66%

- Hersteller: Brett Martin

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke16mm

Aluminium Kantenschutz sind zum Verschließen der offenen Kammern einer Stegplatte. Durch den Anschlag in dem Profil bleibt immer etwas Platz zur Profilwand, wodurch das Kondenswasser problemlos abfließen kann

Die Stegplatten Marlon X-Wall bieten einen hohen Qualitätsstandard, was sich am Flächengewicht wiederspiegelt. Die X-Struktur versteift die Platte und bricht die Sonneneinstahlung. In opal-weiß reduziert die Platte die Lichtdurchlässigkeit und verteilt das Licht gleichmäßig.

- Plattenstärke: 16mm

- Plattenbreite: 980mm / 1200mm

- Flächengewicht: 2500 g/m²

- Hagelsicher: bis 22mm Korngröße

- Lichtbrechung: stark

- Farbe: opal-weiß

- Lichtdurchlässigkeit: ca. 41%

- Hersteller: Brett Martin

Dieses Neutral-Silikon ist farblos und acrylverträglich. Die Acrylverträglichkeit ist bei transparenten Kunststoffen besonders wichtig, da ansonsten chemische Reaktionen auftreten können. Die Platten und die Silikonnaht verfärben sich dann an der Kontaktstelle.

Das Thermosystem von Wilkulux® ist ca. 60mm breit und dient zur Montage von Stegplatten. Die beiden Aluminiumteile werden hier durch eine Kunststoffleiste entkoppelt, wodurch eine Kältebrücke vermieden wird.

Anwendungshinweis:

• auch für nicht verzugsfreie Unterkonstruktionen
• auf auf Querlattung montierbar
• zur thermischen Entkopplung von Ober- und Unterprofil
• Plattenstärke25mm
